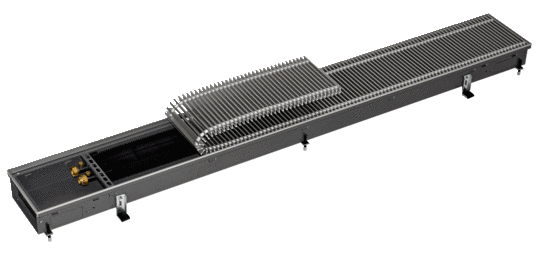

Встраиваемые в пол конвекторы

Katherm NK

Номер изделия: 145190931435

Быстрая и легкая настройка значений с помощью выпадающих списков в соответствии с Вашими требованиями.

цена согласну прайслисту

930,00 €

плюс НДС

Обзор

Для безопасной установки канала (входит в комплект)

Съемная торцевая часть обеспечивает простую стыковку каналов

Защита от загрязнений и видимости внутренних деталей

Сочетается с решетками

С функций шумоизоляции, для простого монтажа встраиваемого в пол конвектора

Быстрое подключение экономит время установки

Расчет тепло- и холодопроизводительности

EPD data

Данные LCA по номеру изделия основаны на проверенном EPD в соответствии с EN 15804, который доступен для загрузки на сайте The International EPD System. Отдельное подразделение модулей жизненного цикла доступно онлайн через кнопку "Технический паспорт EPD". Воздействие на окружающую среду модуля B относится к 1 году использования. A: Продукт и стадия строительного процесса - B: Стадия использования - C: Стадия окончания жизни - D: Выгоды и нагрузки за границами системы

Impact Category	A	B	C	D
GWP - Fossil \| kg CO₂ eq	6.26E+01	9.86E-01	1.32E+00	-2.19E+01
GWP - Biogenic \| kg CO₂ eq	-1.16E+00	1.28E-02	5.32E-04	-8.97E-03
GWP - Luluc \| kg CO₂ eq	7.12E-01	2.87E-02	5.61E-05	-1.19E-01
GWP - Total \| kg CO₂ eq	6.20E+01	1.03E+00	1.32E+00	-2.22E+01
ODP \| kg CFC-11 eq	5.08E-06	6.89E-08	2.53E-08	-1.33E-06
AP \| mol H+ eq	6.39E-01	4.12E-02	6.04E-04	-3.19E-01
EP - Freshwater \| kg P eq	5.64E-02	3.23E-03	1.41E-05	-2.72E-02
EP - Marine \| kg N eq	6.99E-02	2.54E-03	2.07E-04	-2.78E-02
EP - Terrestrial \| mol N eq	7.49E-01	3.20E-02	2.24E-03	-3.28E-01
POCP \| kg NMVOC	2.21E-01	7.92E-03	5.40E-04	-9.43E-02
ADPE \| kg Sb eq	8.25E-03	9.77E-04	2.73E-07	-5.97E-03
ADPF \| MJ	8.48E+02	1.63E+01	1.76E+00	-2.61E+02
WDP \| m³ depriv.	1.45E+01	8.36E-01	3.67E-02	-5.08E+00
PM \| disease inc.	4.47E-06	1.01E-07	1.14E-08	-1.67E-06
IR \| kBq U-235 eq	1.01E+01	3.23E-01	8.61E-03	-1.94E+00
ETP - FW \| CTUe	3.88E+03	3.34E+02	1.74E+00	-2.45E+03
HTP - C \| CTUh	2.99E-07	7.69E-09	1.99E-10	-1.31E-07
HTP - NC \| CTUh	6.18E-06	5.33E-07	2.26E-09	-3.71E-06
SQP \| Pt	4.15E+02	2.09E+01	2.94E+00	-1.33E+02
PERE \| MJ	2.41E+02	3.82E+00	2.83E-02	-4.17E+01
PERM \| MJ	0.00E+00	0.00E+00	0.00E+00	0.00E+00
PERT \| MJ	2.41E+02	3.82E+00	2.83E-02	-4.17E+01
PENRE \| MJ	8.48E+02	1.63E+01	1.76E+00	-2.61E+02
PENRM \| MJ	0.00E+00	0.00E+00	0.00E+00	0.00E+00
PENRT \| MJ	8.48E+02	1.63E+01	1.76E+00	-2.61E+02
SM \| kg	0.00E+00	0.00E+00	0.00E+00	0.00E+00
RSF \| MJ	0.00E+00	0.00E+00	0.00E+00	0.00E+00
NRSF \| MJ	0.00E+00	0.00E+00	0.00E+00	0.00E+00
FW \| m³	4.40E-01	2.84E-02	1.63E-03	-1.86E-01
HWD \| kg	0.00E+00	0.00E+00	0.00E+00	0.00E+00
NHWD \| kg	2.95E+00	0.00E+00	0.00E+00	0.00E+00
RWD \| kg	0.00E+00	0.00E+00	0.00E+00	0.00E+00
CRU \| kg	0.00E+00	0.00E+00	0.00E+00	0.00E+00
MFR \| kg	0.00E+00	0.00E+00	9.06E+00	0.00E+00
MER \| kg	0.00E+00	0.00E+00	4.71E-01	0.00E+00
EE (Electrical) \| MJ	0.00E+00	0.00E+00	0.00E+00	0.00E+00
EE (Thermal) \| MJ	0.00E+00	0.00E+00	0.00E+00	0.00E+00
*GWP-GHG \| kg CO₂ eq	6.13E+01	9.92E-01	1.32E+00	-2.12E+01

технический паспорт EPD

Принадлежности

Термостаты

Программируемый термостат

230 В переменный ток, cкрытый монтаж, степень защиты IP 30, Диапазон настройки температуры 5 - 30 °C, Цвет белый, Тип 146933

Подходит для: Katherm NK, PowerKon + F, PowerKon + W или cтальной конвектор

Номер изделия: 194000146933

цена согласну прайслисту

307,00 €

плюс НДС

Подробности

Клапаны и обратные клапаны

Запорный обратный клапан

проходной, подключение 1/2''

Подходит для: Katherm NK, Katherm QK или Katherm HK

Номер изделия: 194000145952

цена согласну прайслисту

20,00 €

плюс НДС

Подробности

Наценка за угловое исполнение (скос)

Наценка за угловое соединение

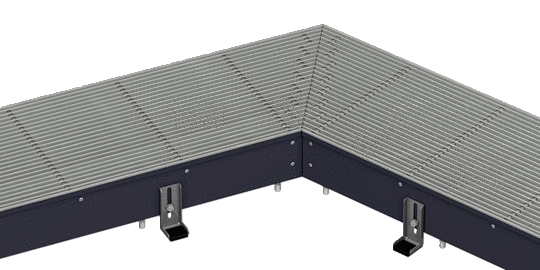

Рулонная решетка анодированный алюминий натурального цвета, 90 градусов, Глубина профиля 5 мм, Ширина профиля 18 мм, Расстояние между профилями 9 мм, Площадь свободного сечения 65 %

Подходит для: ширина 182 мм, монтажная высота 92 мм

Номер изделия: 194000145516

цена согласну прайслисту

598,00 €

плюс НДС

Подробности

Наценка за угловое соединение

Рулонная решетка анодированный алюминий натурального цвета, другие углы, глубина профиля 5 мм, ширина профиля 18 мм, расстояние между профилями 9 мм, площадь свободного сечения 65 %

Подходит для: ширина 182 мм, монтажная высота 92 мм

Номер изделия: 194000145616

цена согласну прайслисту

691,00 €

плюс НДС

Подробности

Наценка за угловое соединение

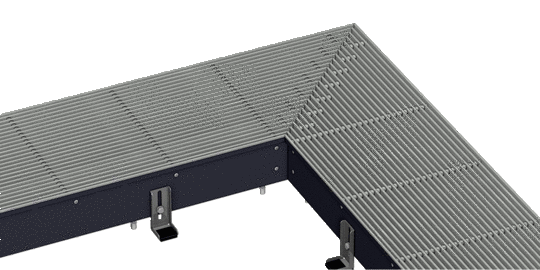

Линейная решетка анодированный алюминий натурального цвета, 90 градусов, Глубина профиля 5 мм, Ширина профиля 18 мм, Расстояние между профилями 9 мм, Площадь свободного сечения 65 %

Подходит для: ширина 182 мм, монтажная высота 92 мм

Номер изделия: 194000145716

цена согласну прайслисту

412,00 €

плюс НДС

Подробности

Наценка за угловое соединение

Линейная решетка анодированный алюминий натурального цвета, другие углы, глубина профиля 5 мм, ширина профиля 18 мм, расстояние между профилями 9 мм, площадь свободного сечения 65 %

Подходит для: ширина 182 мм, монтажная высота 92 мм

Номер изделия: 194000145816

цена согласну прайслисту

471,00 €

плюс НДС

Подробности

Монтажное защитное покрытие

Монтажное покрытие

из дерева для защиты на этапе строительства, устанавливается на заводе, решетки поставляются в отдельной упаковке
Цена за пог. м

Подходит для: ширина 182 мм

Номер изделия: 194000100918

цена согласну прайслисту

14,00 €

плюс НДС

Подробности

Скачать

Данные, используемые в BIM (Building Information Modeling)

BIM-данные Kampmann Group

Декларации соответствия/ документы/ сертификаты

Цифровая база данных EPD

EPD Katherm NK

PDF (2,6 MB)

Декларация производительности Katherm NK, ширина канала 182 мм, высота канала 92 мм, в разрезе

PDF (326 kB)

Технические каталоги

Katherm NK Встраиваемые в пол конвекторы

PDF (7,2 MB)

Информация Кросс-продукт

Обзор вариантов Katherm с подводом приточного воздуха

PDF (4 MB)

Инструкция по монтажу и эксплуатации

Katherm NK Встраиваемые в пол конвекторы

PDF (3,5 MB)

Чертежи CAD

Katherm NK, ширина канала 182 мм, высота канала 92 мм, в разрезе, вид

PDF (64 kB)

Katherm NK, ширина канала 182 мм, высота канала 92 мм, в разрезе, вид

DXF (897 kB)

Katherm NK, ширина канала 182 мм, высота канала 92 мм, в разрезе, вид

DWG (254 kB)

Katherm NK, ширина канала 182 мм, высота каналаn 92/120 мм, длины каналов 800 - 3200 мм, вид сверху

PDF (83 kB)

Katherm NK, ширина канала 182 мм, высота каналаn 92/120 мм, длины каналов 800 - 3200 мм, вид сверху

DWG (201 kB)

Katherm NK, ширина канала 182 мм, высота каналаn 92/120 мм, длины каналов 800 - 3200 мм, вид сверху

DXF (3,5 MB)
