Проект встраиваемых в пол конвекторов с естественной конвекцией? – Разумеется!

Архитектурная тенденция к большим стеклянным фасадам остается неизменной. Очень популярны пронизанные светом помещения и беспрепятственный вид наружу. Соответственно, перед климатическим оборудованием стоит задача не загораживать этот вид. Отличным решением станут встраиваемые в пол  фанкойлы перед панорамными окнами до пола. На выбор имеются приборы класса "high-end" для отопления, охлаждения и вентиляции, такие как Katherm HK. Для более простых требований можно предложить приборы с естественной конвекцией для обогрева. Особенно для проектировщиков и инженеров по отоплению, которые хотят получить опыт работы с встраиваемыми в пол конвекторами, прибор Katherm NK и комплексная поддержка проектов со стороны компании Kampmann - это именно то, что нужно.

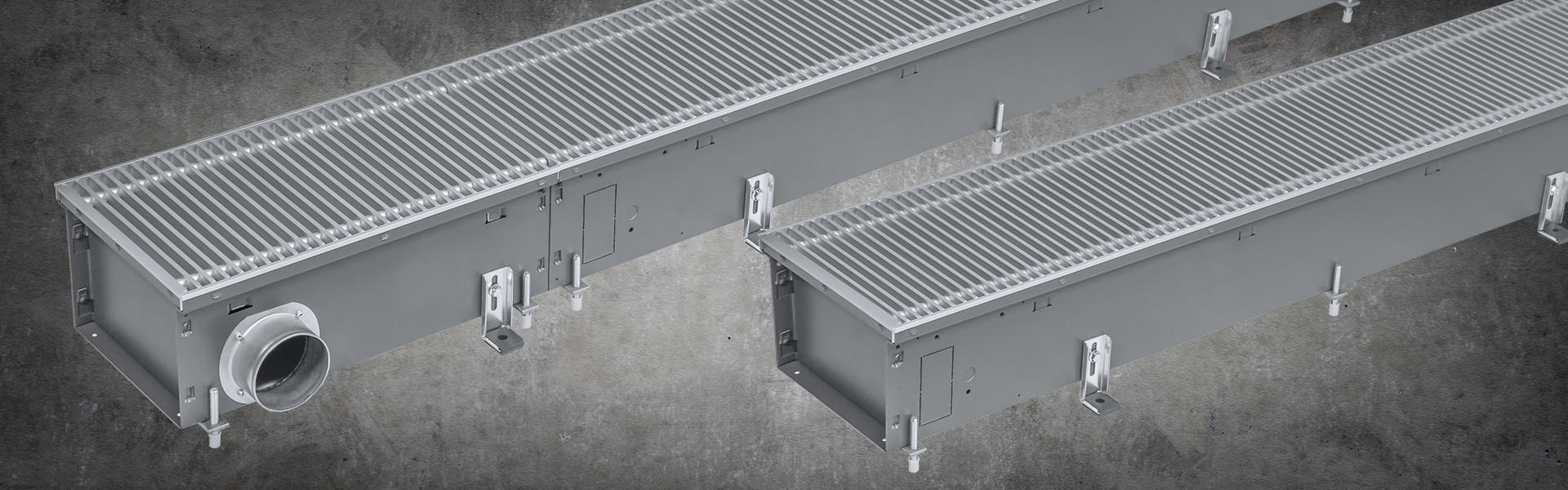

Katherm NK является солидной базой программы встраиваемых в пол  конвекторов компании Kampmann. Он предназначен для работы в помещениях с относительно стабильными требованиями к отоплению - например, в жилых помещениях, коридорах, зимних садах, предприятиях общественного питания, торгово-выставочных залах или холлах отелей. Он может оптимально использоваться для эффективного экранирования холодного воздуха у больших поверхностей окон и, следовательно, для эффективного предотвращения образования конденсата. Это особенно экономит энергию при эксплуатации в низком температурном диапазоне. Тем самым, эксплуатационные расходы остаются постоянно на низком уровне.

NK = естественная конвекция

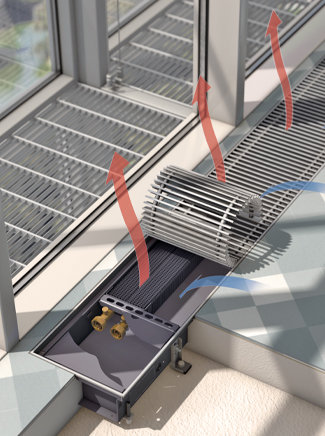

С Katherm NK мы представляем вариант прибора Katherm, основанный на функциональном принципе естественной конвекции: прохладный воздух помещения проходит через конвектор, нагревается, а затем поднимается вверх. Так создается круговорот воздуха в помещении, который обеспечивает однородный температурный профиль. Разумеется, с низкой скоростью воздушного потока для высокого уровня комфорта. Естественная конвекция не требует поддержки вентилятора, так как оптимально используются тепловые свойства нагретого воздуха в помещении. В то же время, меньшее количество подвижных частей также означает абсолютно тихую работу.

Поток теплого воздуха эффективно противодействует потоку холодного воздуха снаружи или со стороны окна и, таким образом, предотвращает образование конденсата на фасаде. Кроме экранирования холодного воздуха, он может также обеспечивать экранирование остаточного тепла.

Katherm NK облегчает проектирование

Стандартный  встраиваемый в пол конвектор поставляется в пяти вариантах ширины, четырех вариантах высоты и 22 вариантах длины. Разумеется, возможны также индивидуальные решения для любой геометрии здания, например, для угловых скосов, изогнутых конструкций, выемок под колонны и выступы фасадов.

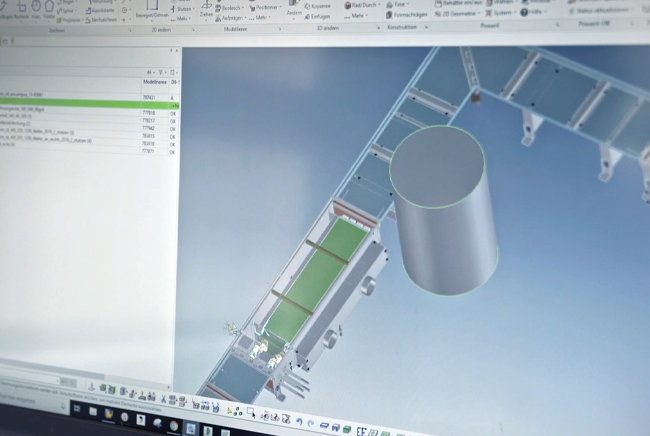

Проектировщик или инженер по отоплению получает все необходимые данные о продукте. Сюда входят также данные в соответствии со стандартом BIM и стандартом VDI 3805. Для более крупных проектов Kampmann имеет собственный отдел проектирования, в котором оборудование проходит точную подгонку для его интеграции в проектный план здания. Таким образом, не только проектировщик получает значительную степень надежности при планировании, но и фирма по монтажу отопления пользуется большими преимуществами.

Хорошо продуманная доставка и быстрый монтаж

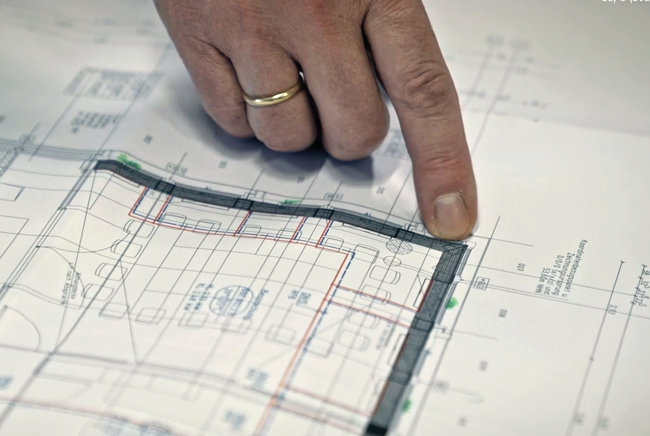

Благодаря скоординированным процессам в компании Kampmann, приборы упаковываются и доставляются для каждого этажа соответственно. Точное положение на чертеже проекта и, таким образом, в здании можно легко узнать по маркировке на приборах.

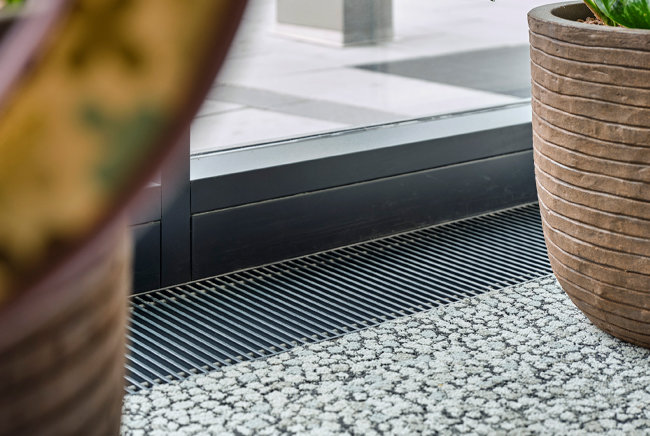

Конвекторы Katherm NK компании Kampmann быстро и легко монтируются, что экономит драгоценное время на строительной площадке. Выравнивание эффективно осуществляется с помощью стандартных монтажных приспособлений и устройств регулировки высоты. Katherm NK также отлично подготовлен к подключению клапанов "евроконус", что сокращает время монтажа и экономит расходы.

Katherm NK в использовании

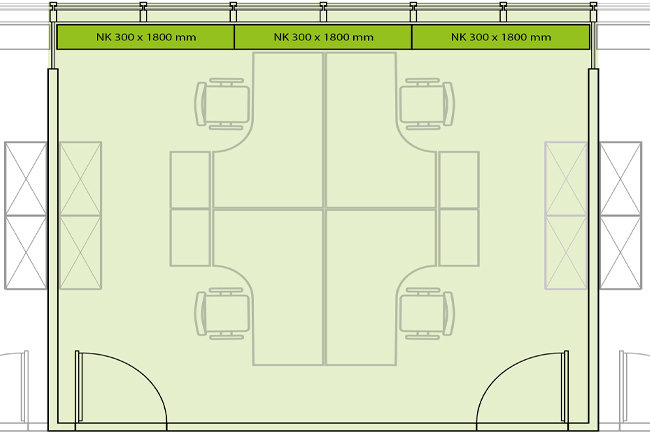

Обычной областью применения встроенных в пол конвекторов являются офисные здания с окнами от пола до потолка. Эта архитектура популярна как для зданий средних компаний, например, с 300 сотрудниками, так и для штаб-квартир концернов на несколько тысяч сотрудников. Современные офисы часто рассчитаны на четыре рабочих места, что соответствует площади прим. в 26 м². Для средних предприятий отопительная нагрузка в прибл. 1200 Вт на один офис приводит к приблизительной общей отопительной нагрузке в 90 кВт для всех офисных помещений. В этом приблизительном примере выбор может пасть на модель Katherm NK 300 высотой 92 мм. При длине прибора в 180 см он производит до 400 Вт тепла при предполагаемой температуре обогрева 60/50/20 °C.

Благодаря многолетнему опыту компании Kampmann в реализации проектов встроенных в пол приборов, партнеры могут получить консультации по наиболее гибкой планировке помещений. Зачастую расположение и параметры модульных компонентов встраиваемых в пол конвекторов выбираются таким образом, чтобы в дальнейшем можно было изменять размеры офиса. Концепция микроклимата учитывает возможность перемещения или удаления стен легкой конструкции.

Кроме того, здесь нужно учитывать еще и пронизанное светом фойе. За образец можно взять помещение площадью 260 м² со сплошным стеклянным фасадом высотой 26 м, для которого потребуются 18 единиц Katherm NK 300 высотой 150 мм и длиной 160 см для создания расчетной теплопроизводительности в прибл. 10,8 кВт.

Все варианты продуктов Вы найдете здесь

Удобное регулирование - по желанию с приточным воздухом

Встроенная в пол система управляется от комнатного или часового термостата в сочетании с предварительно настраиваемыми клапанами с позиционным приводом. Термостат используется для настройки желаемой комнатной температуры; если она опускается ниже заданного значения, то термоэлектрический привод открывает клапан со стороны подключения к воде. Термостатные клапаны могут быть настроены на заводе.

С помощью модуля приточного воздуха Katherm ZL в помещения может подаваться кондиционированный приточный воздух. Регулировать расход воздуха на месте можно с помощью сдвижных элементов, встроенных в модули приточного воздуха. Для различных габаритов приборов доступны патрубки различных размеров и форматов.
