Комфорт вместе с внутрипольными конвекторами
В каждом современном здании с панорамными окнами возникает вопрос о способе обогрева, охлаждения или даже вентиляции соответствующего помещения. В среде проектировщиков и специалистов уже давно известно о лидирующей позиции Kampmann на европейском рынке встраиваемых в пол конвекторов. Компания создает идеальные архитектурные и технические решения для поддержания оптимальной температуры в помещениях с учетом конкретных требований. Ассортимент встраиваемых в пол конвекторов Katherm большой и дополняется разнообразными вариантами исполнения. Семь базовых конструкций, для каждой из которых имеется сотни типоразмеров, а также специальные исполнения образуют бесконечное множество моделей.

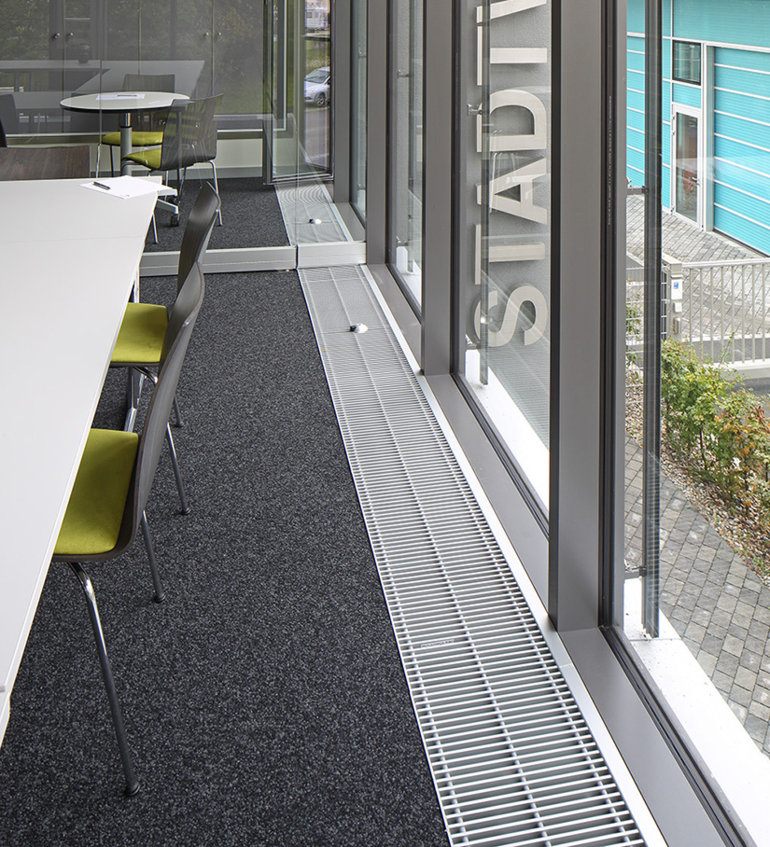

Правильное расположение и оптимально подобранные расчетные характеристики встраиваемых конвекторов позволяют предотвратить сквозняки и создать комфортную температуру во всем помещении. Ведь даже самые лучшие изолированные стеклянные фасады всегда отражают немного холода или обеспечивают приток теплого воздуха летом. Но целью является достижение равномерной температуры во всем помещении, т. е. создание одинакового микроклимата и полное недопущение каких-либо сквозняков.
Когда достигается температурный комфорт, т. е. когда человек чувствует себя комфортно при определенной температуре? Микроклимат в помещении считается комфортным, если разница температуры
- поверхности стены и воздуха помещения менее 4 °C
- на высоте от ступней до макушки головы менее 3 °C
- различных поверхностей стен (асимметрия отражения) менее 5 °C
Большое значение имеют низкая скорость воздушного потока и отсутствие турбулентности (сквозняков).
Встраиваемые конвекторы характеризуются быстродействием и обеспечивают высокий уровень комфорта даже при высоких нагрузках.

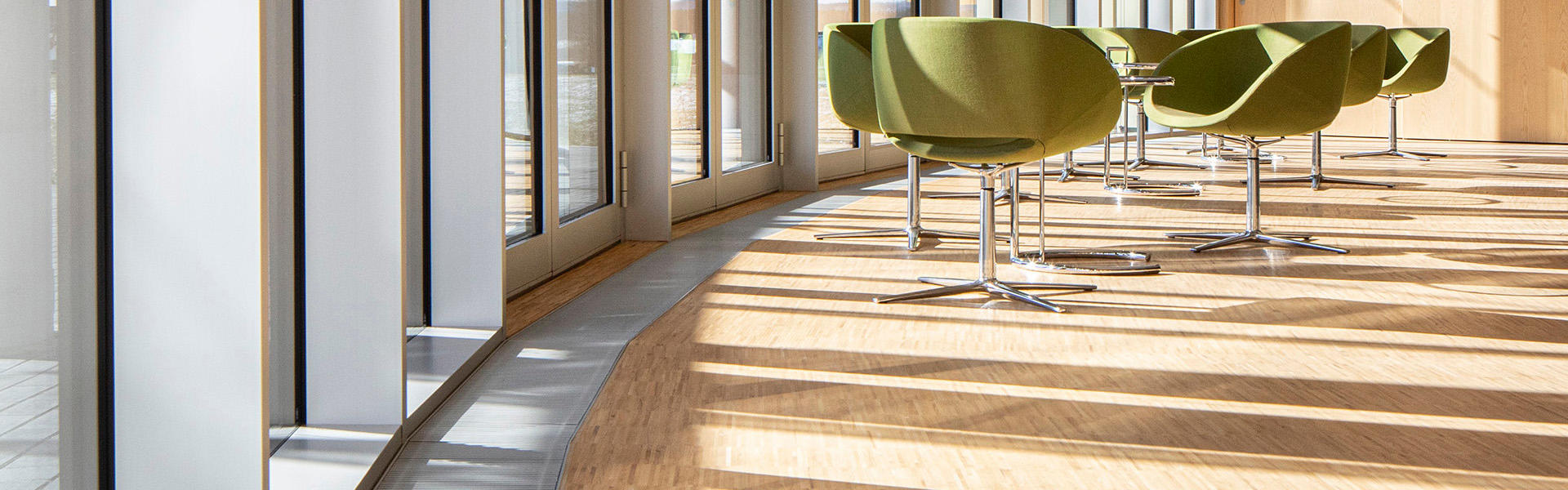

Это существенное преимущество повысило популярность наших конвекторов у архитекторов. Ведь встраиваемые в пол конвекторы не загораживают вид панорамного стеклянного фасада. Проектирование и изготовление модели даже нестандартной длины или варианты конструкций с радиусным исполнением, выемками под колонну или скосами не представляют сложности для компании Kampmann.
Чтобы удовлетворить все критерии температурного комфорта, на этапах планирования и проектирования необходимо учитывать не только соответствующие базовые условия в помещении, но и качество установленных приборов, а также исходные данные для расчета параметров производительности. Разработчики рассматривают для проектов только те приборы и устройства, чьи эксплуатационные характеристики измерены по стандарту EN 16430. Это касается всех встраиваемых в пол конвекторов Kampmann. В разработке специальных решений, не входящих в стандартный ассортимент, участвует собственный Центр исследований и разработок компании Kampmann.
По какому принципу работают встраиваемые в пол конвекторы Katherm?

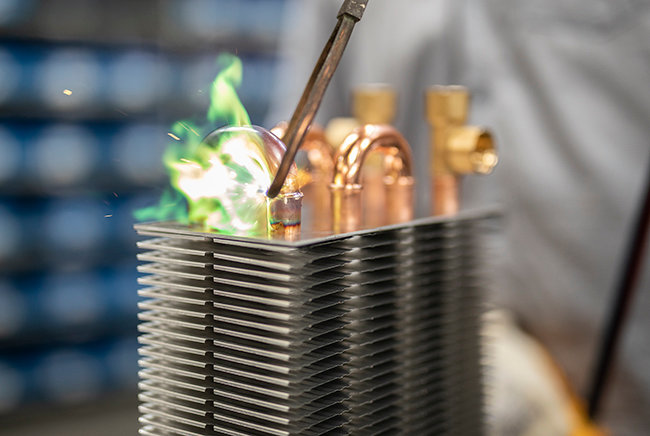

Основной принцип и ключевая идея не нуждаются в пространных объяснениях. Воздух помещения проходит через водяной теплообменник и затем циркулирует по принципу естественной конвекции или за счет вентиляторов. В результате такая система обладает гораздо лучшим быстродействием, чем обогреваемый и охлаждающий потолок или система темперирования бетонных перекрытий, обеспечивая высокий уровень комфорта в помещениях с индивидуальными требованиями к поддержанию постоянной температуры.
Ассортимент охватывает различные варианты: от стандартных систем отопления до высокопроизводительных систем с функциями отопления, охлаждения и вентиляции. Можно также дооснастить существующие системы в зданиях, в которых отсутствует возможность подключения к соответствующему водяному контуру. Для этого используют модели с электрическим нагревательным элементом.
Подходящая система для желаемого места использования

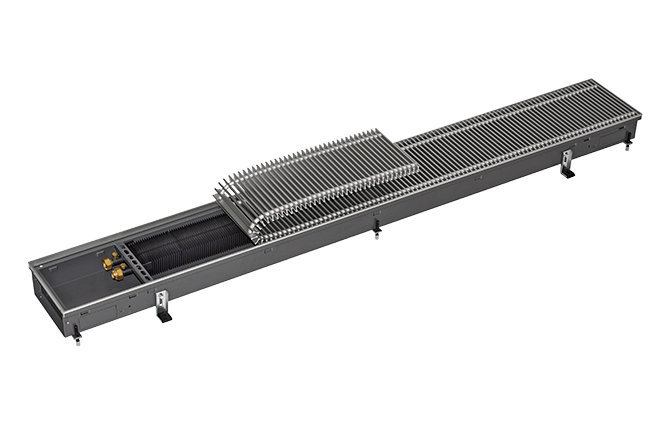

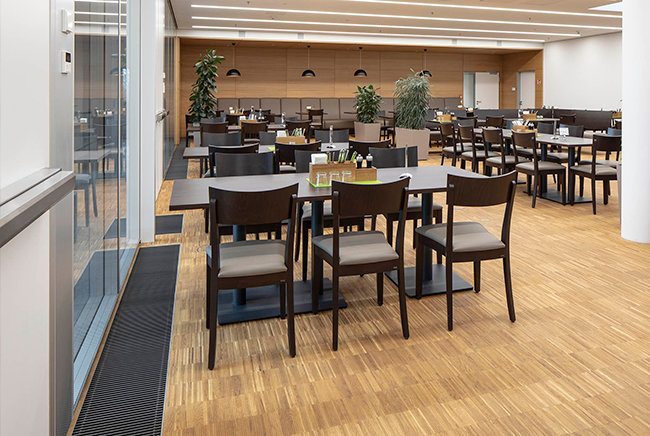

Для обеспечения температурного комфорта в любом помещении важно правильно выбрать оборудование. Например, конвектор Katherm NK функционирует по принципу естественной конвекции и работает без вентилятора. Его можно установить в помещениях с относительно статическими требованиями к отоплению: в коридорах или холлах гостиниц. В этих помещениях система не только отсекает холодный воздух и не допускает возникновения сквозняков, но и предотвращает запотевание поверхностей окон. Системы с естественной конвекцией могут воспринимать остаточное тепло. Их можно использовать для отопления всего помещения с подходящей стандартной тепловой нагрузкой. Такое оборудование не подходит только для охлаждения, так как отсутствует вентилятор.

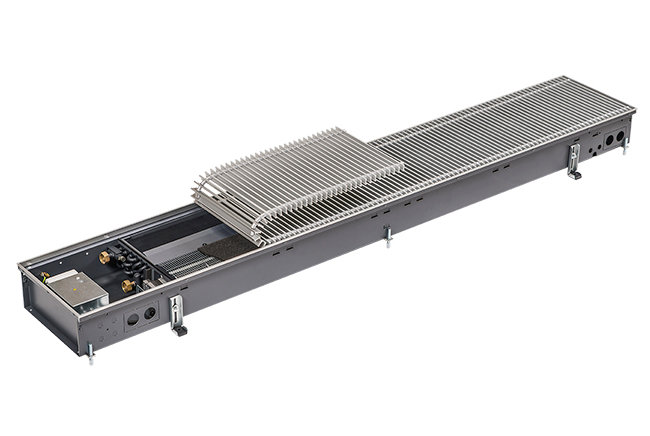

Такие мощные встраиваемые в пол фанкойлы, как Katherm HK, используются там, где необходимо рассеивать большую нагрузку в зависимости от существующих условий. В первую очередь это касается офисных и административных зданий. Эти фанкойлы могут влиять на распределение температуры и движение воздушных потоков в помещении, обеспечивая комфортную температуру круглый год. Для проектирования необходимо учитывать различные параметры: количество людей и их местонахождение в помещении или расположение рабочих столов и технического оборудования. Ассортимент продукции включает в себя как двух- так и четырех трубные системы. 4-трубная система используется, как правило, в зданиях, где в межсезонье все еще необходимо охлаждать помещения с одной стороны здания и отапливать с другой.
В настоящее время растет значимость проблемы притока в помещение свежего воздуха. Эту задачу выполняют встраиваемые в пол конвекторы NK и встраиваемые в пол фанкойлы HK, а также Katherm QK для отопления с вентилятором в низкотемпературном режиме. Они могут оснащаться дополнительными модулями приточного воздуха ZL. Эти модули позволяют подавать свежий воздух в помещение. При этом речь идет о встраиваемом в пол канале длиной 400 мм, который можно устанавливать в блоки Katherm соответствующего исполнения. Приток воздуха обеспечивает встраиваемый конвектор Katherm с низкой скоростью воздуха на выходе, создавая приятную и комфортную температуру воздуха. Модули приточного воздуха Katherm ZL позволяют охлаждать и нагревать предварительно подготовленный первичный воздух или выполнять изотермический воздухообмен.
Конвектор Katherm QL представляет собой систему вытесняющей вентиляции воздуха без образования сквозняков. Он предназначен для энергосберегающей вентиляции, когда требуется кондиционировать лишь небольшое количество атмосферного воздуха. С помощью Katherm QL может быть рассеяна необходимая тепловая нагрузка. Система Katherm QL соответствует современному уровню развития вентиляционной техники с низкой турбулентностью для помещений, обеспечивая комфортный микроклимат при очень низкой скорости воздушного потока.
Здесь можно найти более подробную информацию об отдельных вариантах встраиваемого в пол оборудования с разнообразными вариантами применения.
Шумовое излучение во время работы встраиваемого в пол конвектора
Разве может быть комфорт в помещении при очень высоком уровне шума? Со встраиваемыми в пол конвекторами Kampmann это точно не произойдет. При проектировании устройств учитывается допустимый уровень шума в помещении. При этом необходимо различать уровень шума в большом офисе и отдельном кабинете, а также в конференц-зале и переговорной комнате.

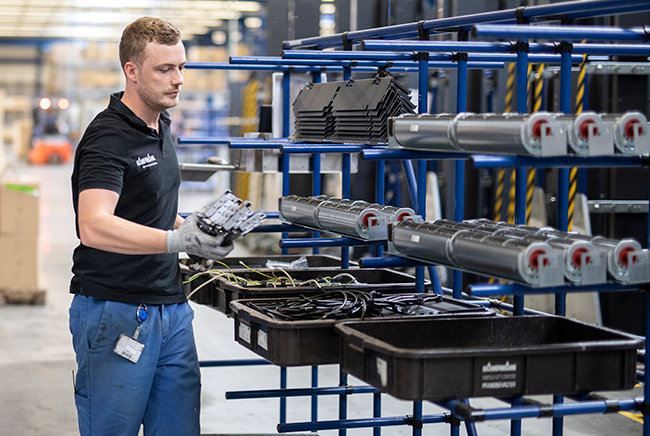

Тип установленного оборудования и поток воздуха в приборе существенно влияют на уровень шума. Все встраиваемые в пол конвекторы Kampmann оснащены диаметральными вентиляторами EC. Они могут работать энергоэффективно в низком диапазоне вращения даже при небольшой производительности по воздуху. Продуманная система сильноточных электронных устройств обеспечивает плавный режим работы в зависимости от потребностей. Но даже при высоких оборотах уровень шума никогда не выходит за пределы допустимого диапазона благодаря инновационным двигателям и продуманным механизмам.
Подходящая концепция управления
Подходящая концепция управления требуется для регулирования температуры в помещении с учетом сложных условий. Все встраиваемые в пол конвекторы могут оснащаться продуманной системой автоматизированного контроля KaControl. Система имеет элементы управления для кондиционирования воздуха в помещении с интуитивно понятным интерфейсом и может быть усовершенствована с помощью подключаемых коммуникационных интерфейсов для индивидуального управления или для подключения к системам управления более высокого уровня: BAC-net, CANbus, LON, KNX и Modbus. В качестве альтернативы возможно прямое управление с помощью активного сигнала 0–10 В Автоматизированной системы управления зданием (АСУЗ). Контроллеры с настраиваемыми параметрами имеют широкий спектр функций, включая ручную регулировку оборотов вентилятора, программы таймера или мониторинг работы двигателя с обработкой сообщений о неисправностях. Кроме того, для всех агрегатов доступен простой вариант электромеханического управления с соответствующим комнатным терморегулятором.
Гарантированная поддержка проекта
Мы гарантируем заказчику поддержку его проекта, потому что компания Kampmann заботится о профессиональной компетентности. Мы накопили опыт многочисленных выполненных проектов и поддерживаем заказчика на каждом этапе. Для выполнения этой задачи на протяжении всего срока реализации проекта заказчика курируют постоянные контактные лица как на местах, так и в офисе компании.
Мы предлагаем вам подходящую программу расчета для всего оборудования. Выбрав нужную модель продукта, заказчик можете рассчитать его эксплуатационные характеристики всего несколькими щелчками мыши. Пакет услуг завершает соответствующий список избранного и варианты конкурсных предложений.
Для отдельных встроенных конвекторов можно загрузить BIM-данные для дальнейшего проектирования. В них указаны габариты прибора, технические размеры водопроводных и электрических соединений и рабочие характеристики. Мы будем рады предоставить дополнительную информацию об этих приборах: о периодичности технического обслуживания или замены фильтров и т. д.
Получив результаты точных измерений, технические специалисты компании Kampmann разрабатывают монтажную схему с точным расположением всех узлов. Для этого используются 3D- или 2D-лазеры.
При необходимости каких-либо специальных решений мы можем идеально адаптировать наши изделия к конкретным условиям на месте.
Сервисные услуги и поддержка компании Kampmann не заканчиваются на этапе доставки. Все встраиваемые в пол конвекторы Katherm рассортированы и установлены на поддонах, а также снабжены этикеткой с информацией о точном расположении для монтажа. Это облегчает распределение оборудования на месте по соответствующим этажам и местам установки. Далее соответствующие специалисты занимаются подключением воды или электрооборудования.
Во время строительных работ на площадке может быть грязно. Но для встраиваемых конвекторов это не страшно. Конвекторы всегда поставляются с пластиковой крышкой для защиты решетки и края рамы от грязи и пыли. Нужна повышенная защита? В этом случае на заводе будет установлена более прочная монтажная деревянная крышка.
Узнайте обо всех встраиваемых в пол конвекторах Katherm от компании Kampmann. Вы также можете получить необходимую индивидуальную консультацию у нашего технического специалиста. Мы здесь для Вас!
